3D Vision¶

两个关键问题： - 从单张图片预测3D形状 - 处理3D输入数据

今天的讨论基于完全监督的假设

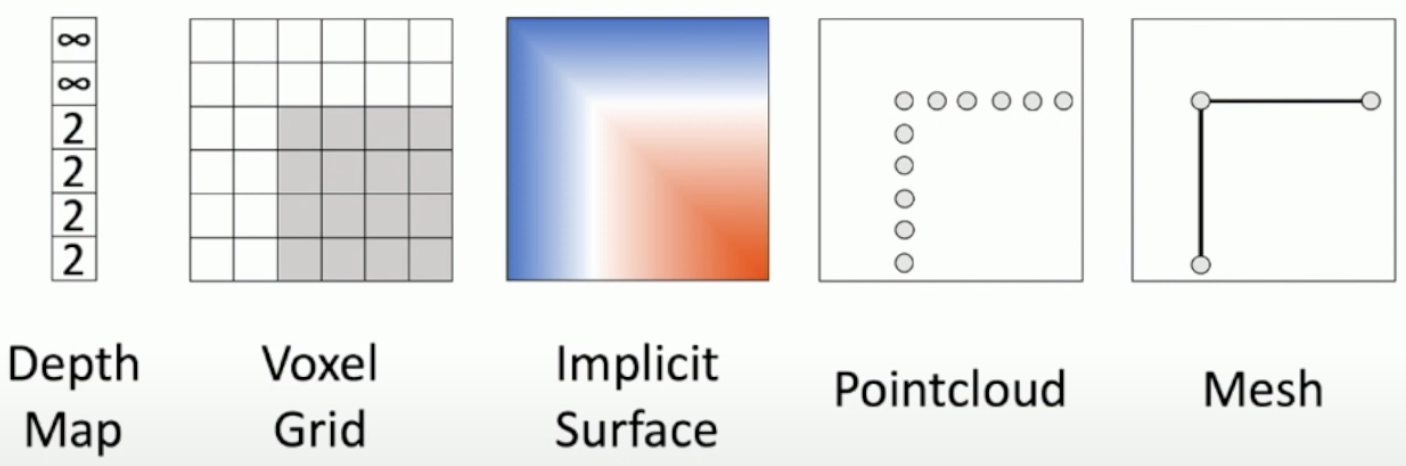

1 3D 形状表示¶

1.1 Depth Map¶

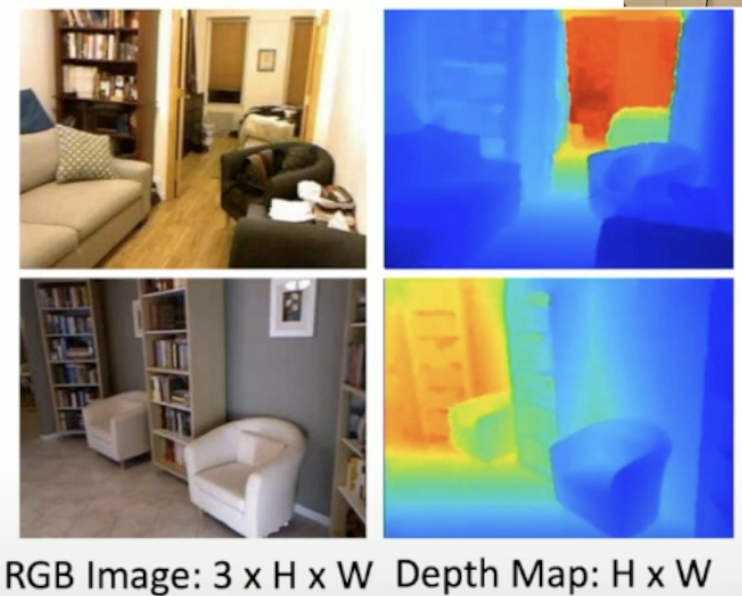

Depth Map的作用是告诉我们图像中的每个像素距离相机的距离

RGB image + Depth image = RGB-D Image(2.5D,因为局限是无法捕捉被遮挡物体的结构)

1.1.1 Predicting Depth Maps¶

使用Fully Convolutional Network, 类似语义分割，但是实际上不太可能实现

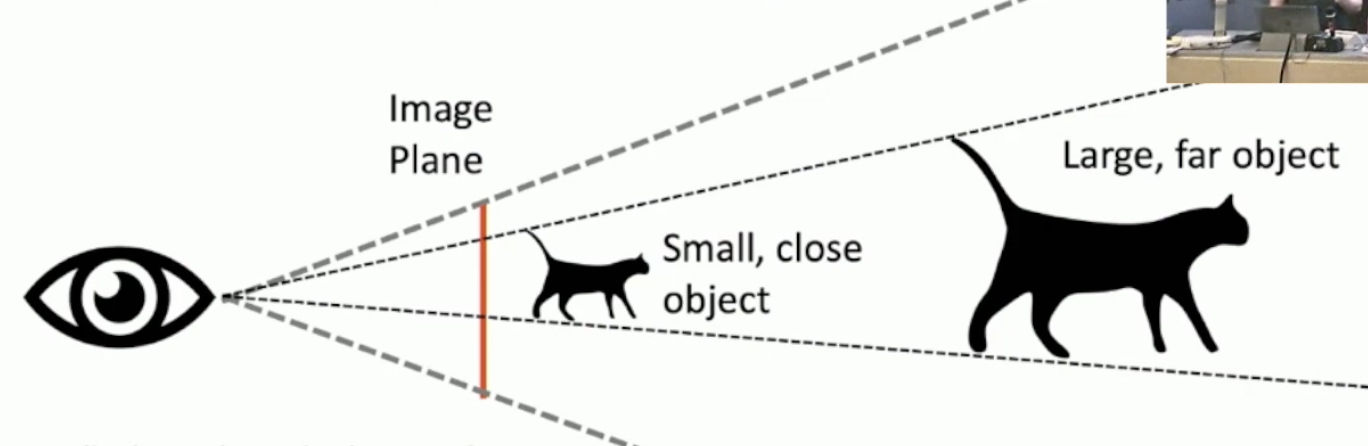

Scale / Depth Ambiguity: 在看一张图片的时候，你无法真正分辨物体的大小，因为有远有近

所以在单个2D凸显中绝对尺寸和绝对深度是混淆的

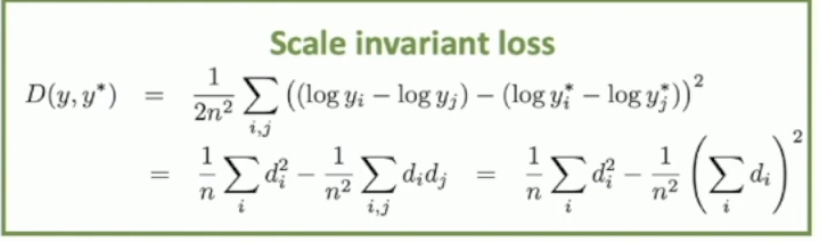

这个问题可以通过改变损失函数来解决, 如果网络预测的深度为整个深度的一个固定比例, 我们认为这是 0 loss 的

1.2 Surface Normals¶

想法上和深度图很相似, 只不过我们给每个像素分配一个垂直于该表面的单位向量(法线), 也可以弄一个 FCN 来训练, 损失函数为法向量间的角度差异

Per-Pixel Loss: \(\frac{x\cdot y}{|x||y|}\)

缺点还是不能表示被遮挡的部分

1.3 Voxels¶

Note

体素(Voxel) 是 体积(Volume) 和 像素(Pixel) 的结合词, 相当于三维空间的像素

它把三维空间分为了一系列的小立方体(体素), 每个体素都能存储信息(颜色、密度、表面法线......)

这种表示对于高分辨率需要大量的存储空间(1024^3 的体素网格需要约 4GB), 处理速度会很慢

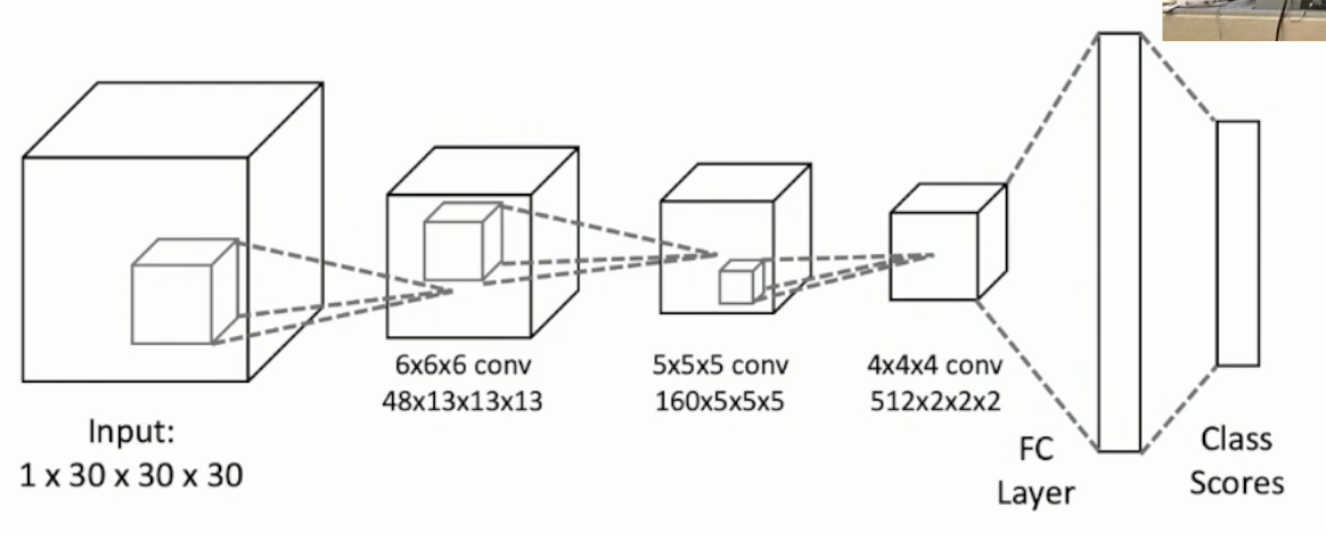

1.3.1 Processing Voxel Inputs: 3D Convolution¶

和二维的CNN类似

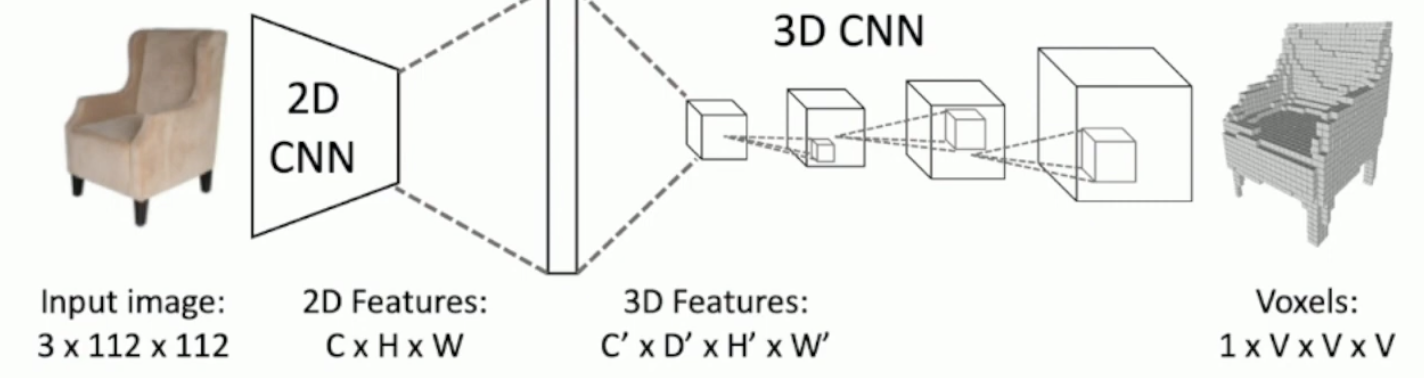

1.3.2 Generating Voxel Shapes¶

使用per voxel 交叉熵损失函数

3D 卷积非常昂贵, 有时人们用体素管(voxel tubes) 的思想只使用 2D CNN 来完成这个任务,将输出的通道维度解释为深度

但是z方向的平移不变性失去了

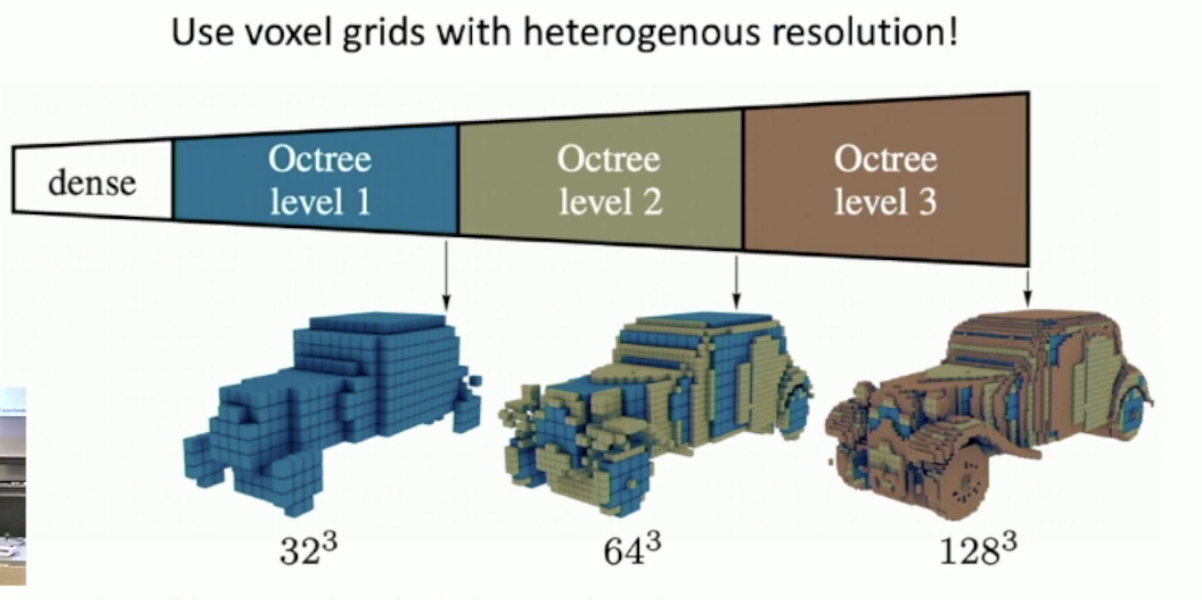

1.3.3 Scaling Voxels: Oct-Trees¶

为了解决体素网格占用空间过大的问题, 我们可以引入多重分辨率的体素, 使用低分辨率体素去构建主要结构, 高分辨率体素去构建细节

1.3.4 Scaling Voxels: Nested Shape Layer¶

使用正负空间的组合来预测形状，我们把整个形状用多个稀疏的体素层相加减来表示

1.4 Implicit Functions¶

学习一个函数来分辨任意的点是在形状内还是形状外，输出某个点被对象占据的概率

3D对象的表面：\(x: o(x) = \frac 12\)

Same idea: signed distance function（SDF）给出了点到图形表面的欧几里得距离，正负表示在里面/外面

1.5 Pointcloud¶

用3D空间中的一组点来表示形状，比voxel grid 更具有适应性，可以改变空间中不同点的点云密度

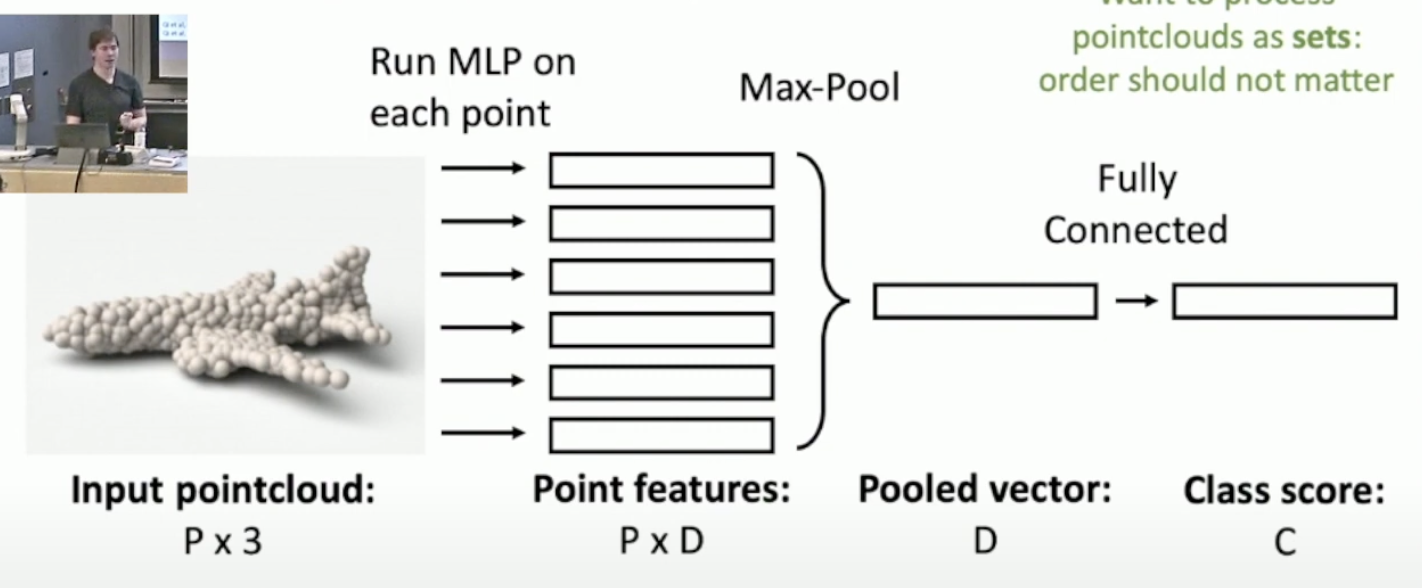

1.5.1 Processing Pointcloud Inputs: PointNet¶

我们不关心图中点的顺序

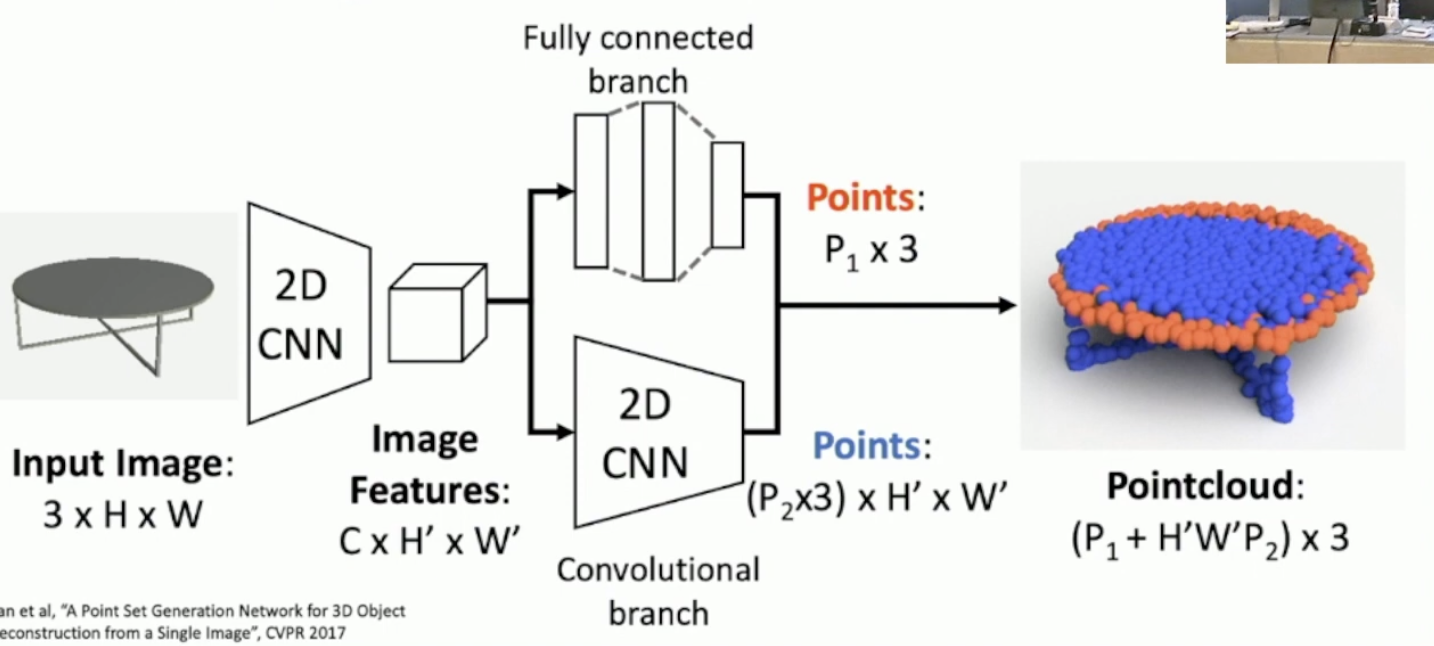

1.5.2 Generating Pointcloud Outputs¶

Loss Function:

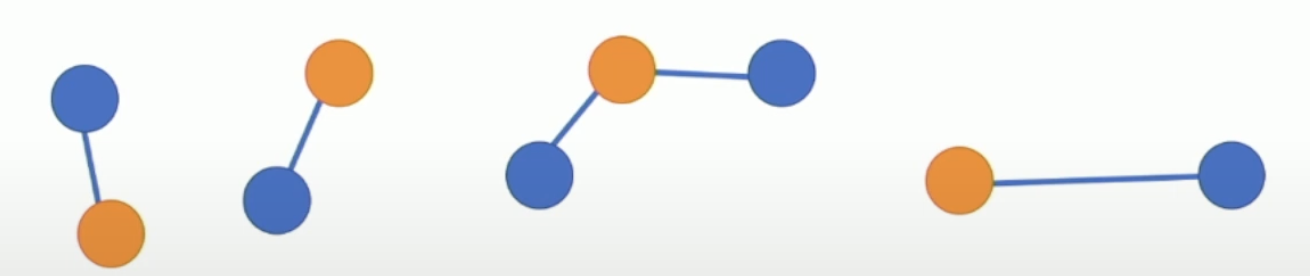

Chamfer distance 倒角距离：
- 第一项：对每个蓝色点，找到其最近的邻近橙色点，计算他们之间的欧几里得距离，然后相加
- 第二项： 对每个橙色点，找到其最近的邻近蓝色点，计算他们之间的距离，相加

1.6 Triangle Mesh¶

用一组三角形来表示形状，三维物体的表面被划分为许多小的三角形片, 它有适应性, 支持几何运算, 复杂平面表示，显式表示了图形

Vertices: 3D空间中的一组V points
Faces： 由点构成的一组三角形

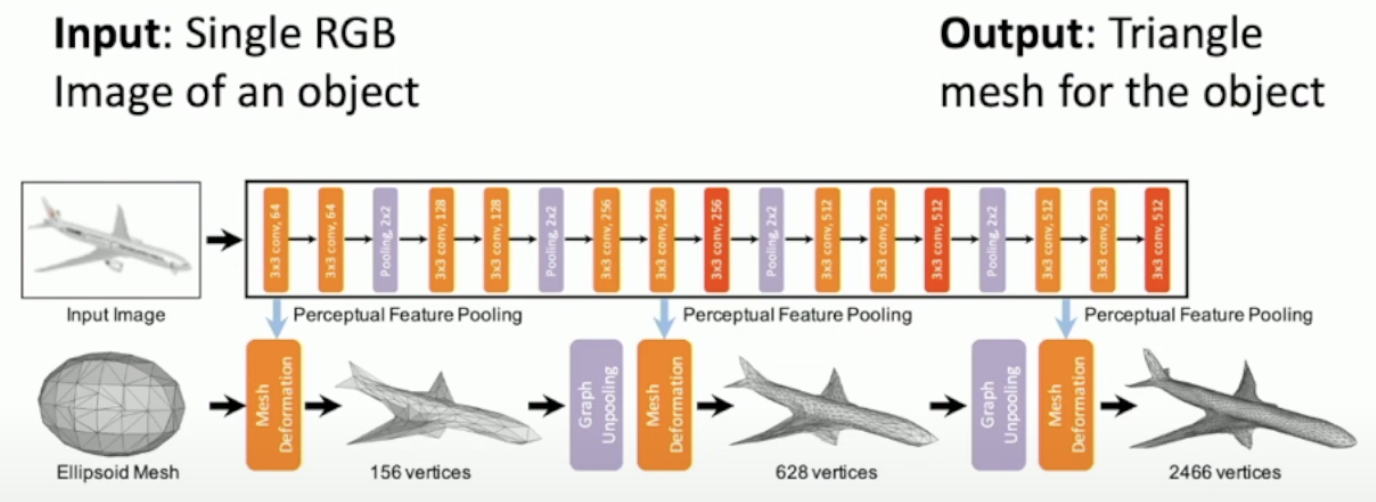

1.6.1 Predicting Meshes: Pixel2Mesh¶

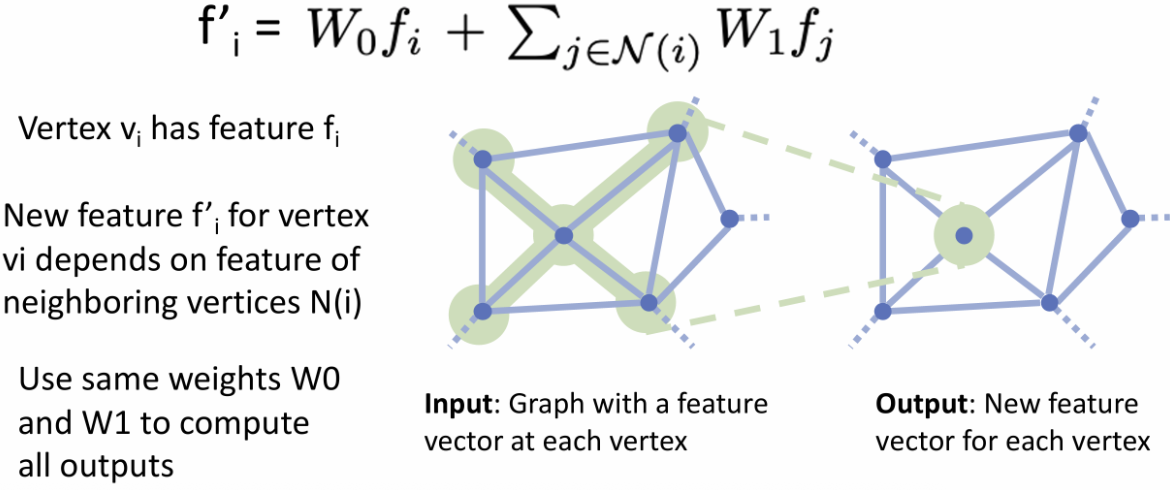

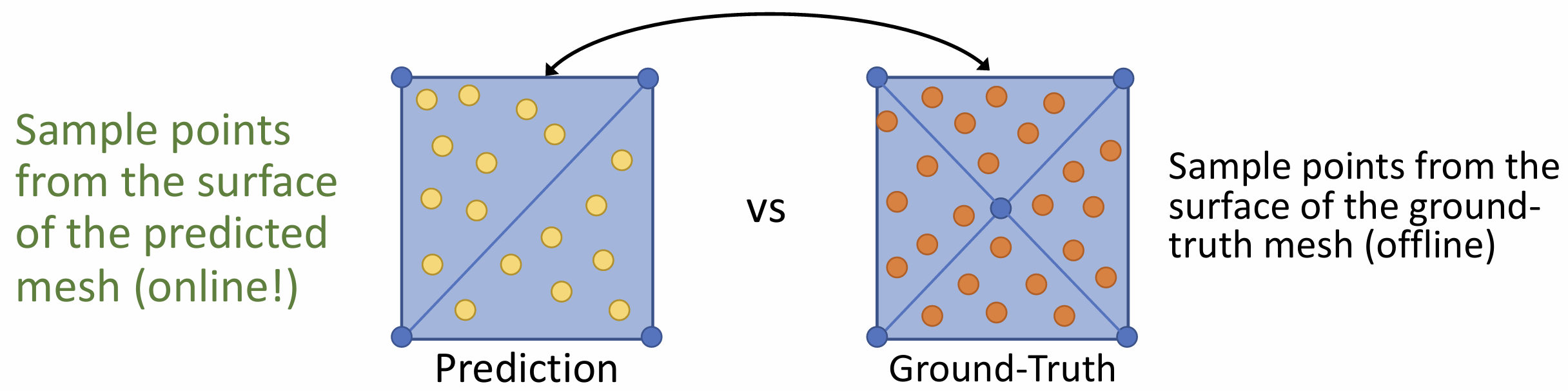

Key Ideas: - Iterative Mesh Refinement 迭代网格细化：我们不从头创建网格对象, 而是有一些初始模板(例如上图的椭球), 然后通过不断的更新输出匹配的三角网格 - Graph Convolution: 层的输入是一个图以及附加到图各个顶点的特征向量, 输出是各个顶点新的特征向量, 对于一个顶点, 其特征向量应该取决于其局部感受野的输入特征向量 - Vertex-Aligned Features: 对于网格中的每个顶点，想要从表示的图像中获取特征向量，表示图像在那个点的视觉外观。我们希望将图像信息混合到图卷积神经网络(GCN)中, 这里我们将三角网格投影到图像上, 对于每个投影点用双线性插值, 使得顶点的特征向量与图像平面中特征的位置对齐, 类似于 RoI-Align - Loss Function: 一种形状有多种表示, 我们希望损失函数不受不同表示方式的影响, 所以我们将 GT 采样为点云(离线), 同时将预测网格采用为点云(在线), 然后跑 chamber distance - 在二维中我们用 IoU 来比较形状, 到三维时我们可以用上文的那种方式, 算 chamber distance 来比较 3D 图形 .问题是 chamber distance 对离群值十分敏感, 一般我们用 F1 score (准确率和召回率的调和平均数)来比较 3D 形状 - 我们想象将每个预测点扩大为一个球体, 若 GT 点落在内部则认为预测正确。如果更关心精确率或召回率可能需要别的指标

在 3D 形状中, 我们需要选取坐标系, 一般可以用规范坐标系(canonical coordinates), 对每类物体规定一个标准方向, 例如椅子的前方就代表 Z 轴正方向。另一种选择是视图坐标系(view coordinates), 以相机为原点, 更容易实现。规范坐标系倾向于过拟合, 而视图坐标系泛化更好

Mesh R-CNN 是 R-CNN 的三维版本, 给出 RGB 图像中每个对象的 3D 形状
我们希望得到一个三角网格, 但是初始模板会限制一些变形(拓扑上不一致), 所以我们可以先生成一个粗糙的体素预测, 然后将其变为三角网格, 再进行精细化迭代

最后需要一些正则化来帮助可视化, 如果结果不尽如人意, 可能是 2D 对象检测的问题, 例如在遮挡的部分猜错了
