Visualizing and Understanding¶
what are the intermediate features looking for?
1 First Layer: Visualize Filters¶
在各种结构非常不同的模型中，都出现了很多查找不同方向边缘的filters,不同类型的颜色与翻转
2 Last Layer: 全连接层¶
使用t-SNE算法专门来做高维数据到二维或三维的降维并可视化, 它是非线性的并且擅长保留局部结构, 不过对超参数很敏感并且运算开销很大, 这里有一篇粗略的 t-SNE 科普, 而这里是一个 t-SNE 可视化 CNN 的样例

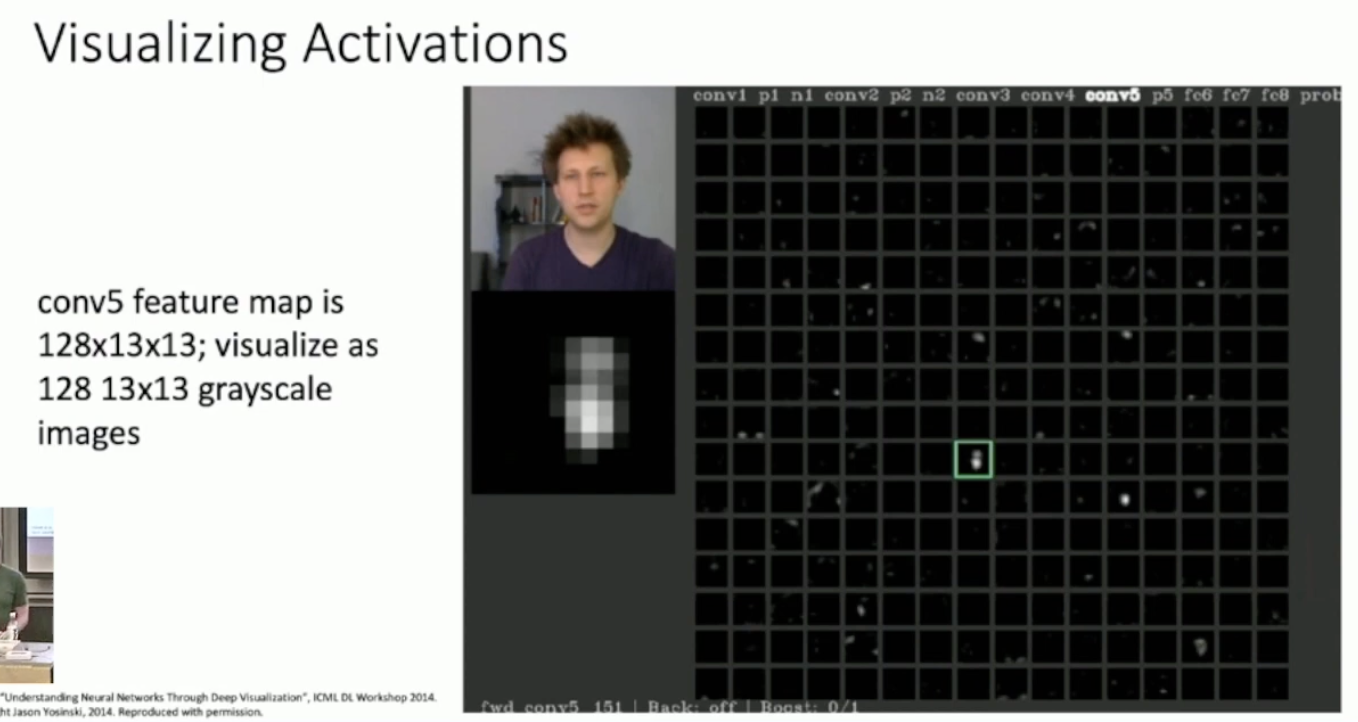

Visualizing Activations
我们也可以激活中间的卷积层, 因为激活函数的存在, 可能会有大量的纯黑色图像, 对于一些非零的卷积核, 我们可以将其与图片对齐以猜测其响应了什么特征

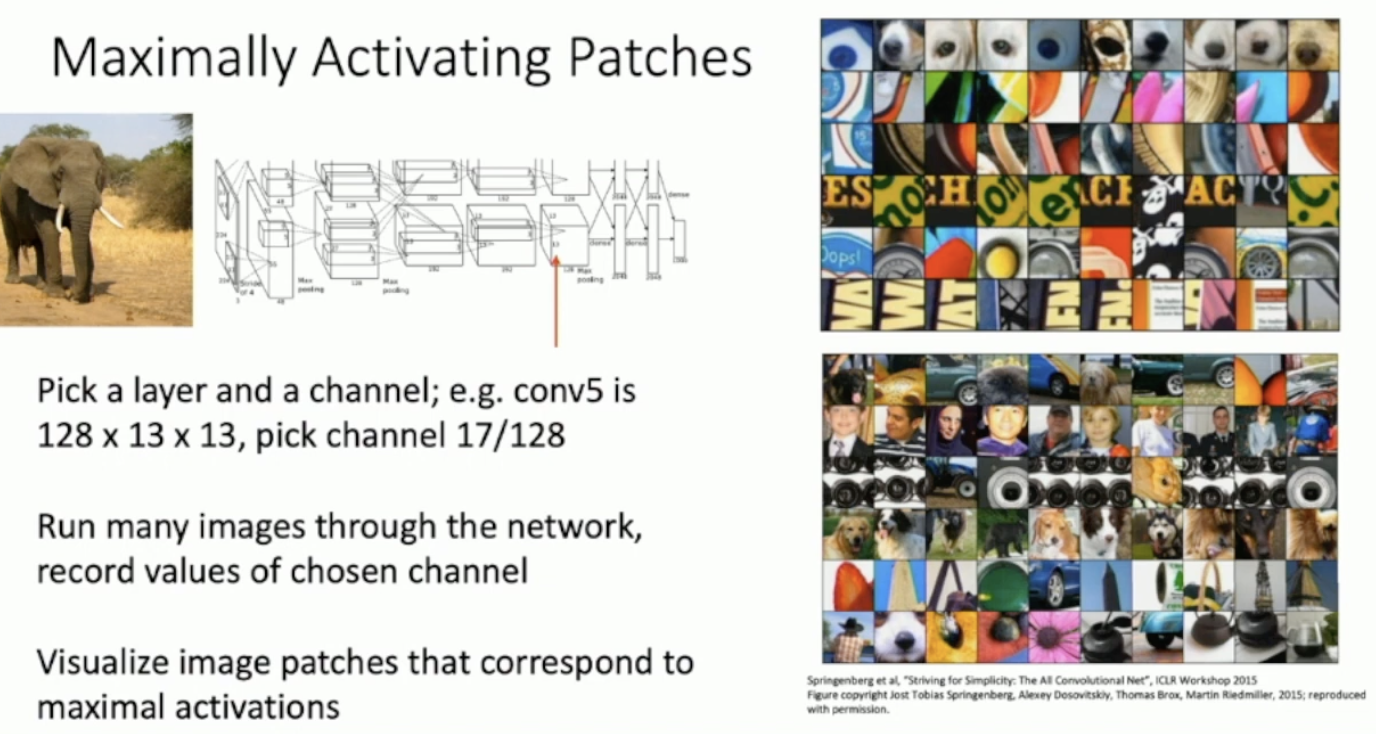

Maximally Activating Patches
在给定神经网络层级中, 能产生最大激活值的图像片段和区域
例如我们可以对于输入图片输出相应最高的图块, 根据输出的图块猜测网络在寻找什么特征

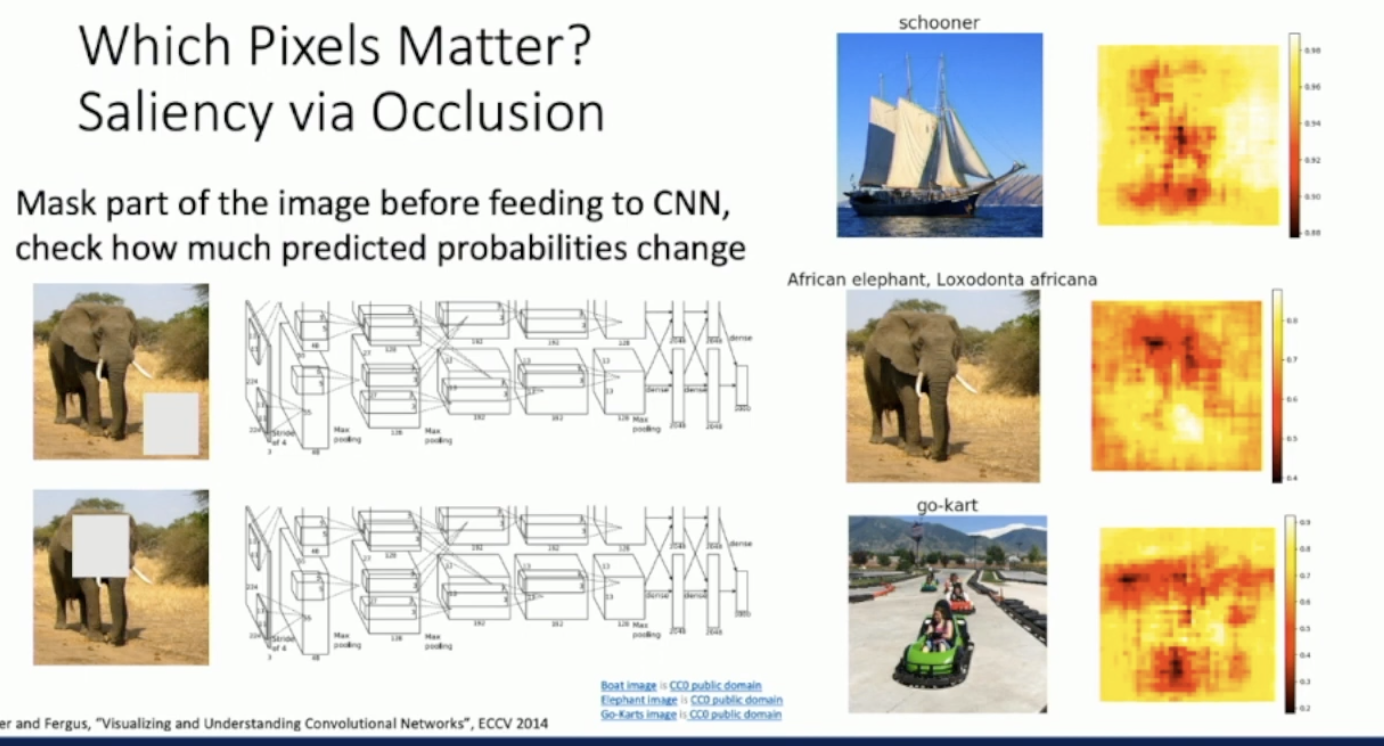

这种方法也可以来估计哪些输入像素对于网络是真正重要的, 我们比较原图和原图遮蔽(occlusion) 后的神经元的响应, 通过相应的区别大小就可以估计输入像素的重要性, 对整张图片的每个部分都尝试抹去, 就可以得到一个神经元的感受野
Saliency via backprop
我们还可以通过反向传播的方式获得输入图像中每个像素的梯度, 这告诉我们对于每个像素其对于决定分类分数的重要性

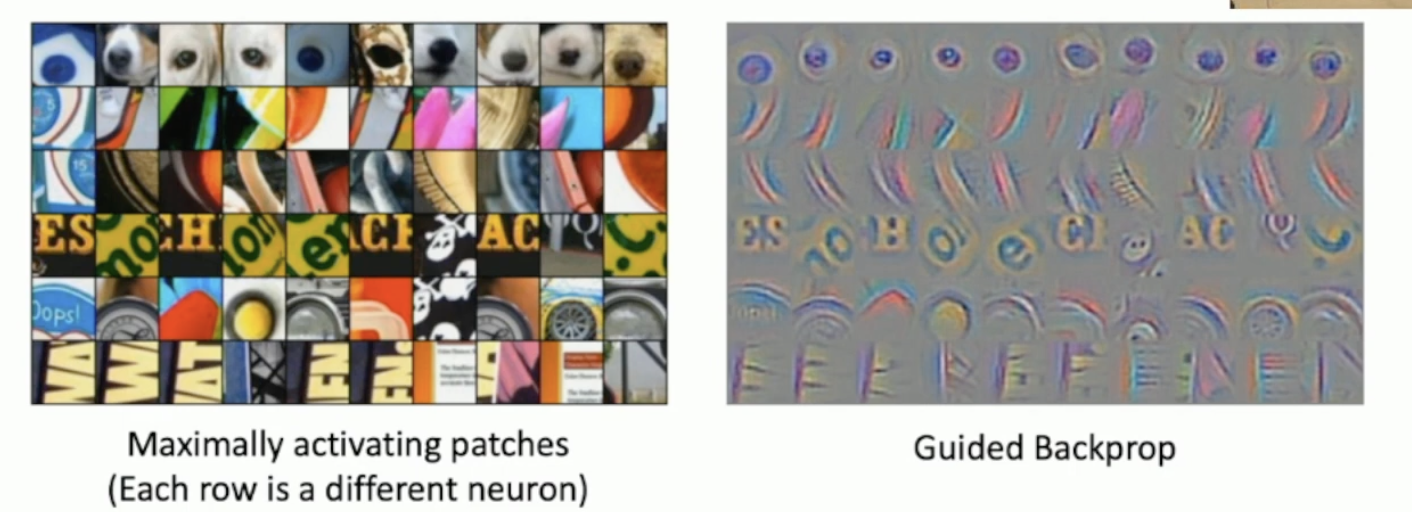

Intermediate Features via (guided) backprop
我们也可以用反向传播去寻找中间特征, 这里用的是一种 guided backprop, 对上游传过来的负梯度设置为 0, 不知道为什么这会让图像更好看
Gradient Ascent

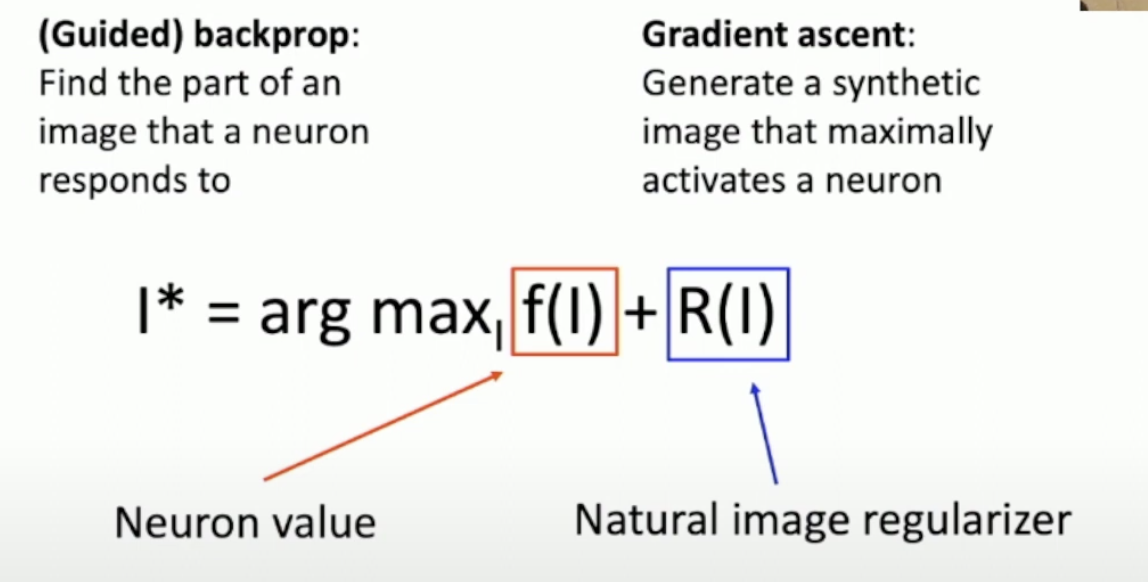

我们不一定要用测试图像来做可视化, 还可以去合成一个最大化神经元输出的图像, 这引入了梯度上升(gradient ascent) 的概念
我们初始化图像为全 0 像素, 通过反向传播来生成图像, 不要忘记加入正则化函数来让图像拥有可解释性
更好的正则化函数会让函数更自然, 所选的梯度上升的神经元越高层, 生成的图像就更有语义
对抗性样本(adversarial examples) 是在一个分类的图片加入另一个分类最大化输出的噪声生成的, 即使噪声人类完全无法看出来, 但神经网络会改变其预测结果
这篇文章介绍了对抗性攻击及其防御措施
下面介绍一下特征反转(feature inversion) 的想法
和梯度上升类似, 我们通过前向传播得到图像的特征, 并定义损失函数为另一张图片的特征与我们得到的特征的差异, 尝试最小化这个损失会让我们生成一些奇妙图像
例如, 浅层的图像会与原始图像相似, 越深层学习的特征就越抽象, 越来越多的低级信息丢失(纹理和颜色), 但是保留了图像的整体结构和形状
Google 的 DeepDream 项目尝试放大图像中的特征, 思想是令 , 这样图像会越来越像网络的 "梦境", 网络将其学到的所有特征都叠加在原始图像上
例如学习动物的神经网络可以从云彩中看出各种动物来
计算机图形学中有纹理合成(texture synthesis) 的概念, 使用 kNN 就能在简单材质上做得很好
若使用上神经网络, 类似特征反转的思想, 我们希望生成与输入图像的局部纹理特征的整体空间匹配的材质
我们使用格拉姆矩阵(Gram matrix), 思想是, 我们通过网络运行纹理图像, 对所有的特征两两之间做外积并平均化得到格拉姆矩阵, 这个矩阵扔掉了所有空间信息但是告诉了我们哪些特征两两关联
通过使用梯度上升匹配目标的格拉姆矩阵, 我们期望得到一些相同纹理的图片 整个流程的思想是这样的:
一些人将纹理合成与特征重建结合起来, 一个提供特征, 一个提供空间结构, 这就弄出来了神经风格迁移(neural style transfer)
你可以把多个风格图像放一起应用在内容图片上, 现在的风格迁移已经足够快够实时迁移视频了
总结一下: 我们可以用 kNN, 降维, 最大激活, 遮蔽, 显著图, 类可视化, 噪声, 特征反转等方法来理解 CNN
DeepDream 和 Style Transfer 是我们在可视化过程中得到的一些有趣应用
