Pipelining

Abstract

What is pipelining?
How is the pipelining Implemented?
What makes pipelining hard to implement?

1 What is pipelining?

从两个角度进行加速：

• 对每一条的指令进行加速
  • 更高速的装置
  • 更好的计算方式
  • 提高指令中位操作的并行度
  • 减少译码过程中需要的节拍数
• 对一段程序的执行进行加速
  • 通过控制机制对整个程序进行译码

Pipelining is an implementation technique whereby multiple instructions are overlapped in execution; it takes advantage of parallelism that exists among the actions needed to execute an instruction.

机制上，先进行分段，每一段用不同的部件，就可以并行执行。我们用 Buffer 存放了临时的结果，有人放有人取

假设一条指令的执行分为下面三段：

那么我们执行的模式可以有下面三种：

Three modes of execution

• Sequential execution
• Single overlapping execution
• Twice overlapping execution

1.1 Sequential execution

没有流水线的时候，每一条指令顺序执行，执行时间就是每一条指令的每个阶段时间求和。

1.2 Overlapping execution

重叠执行时，如果不同阶段时间不一致，如 ID 阶段时间较长，那么需要等待，浪费资源；如 EX 阶段时间较长，那么产生冲突，执行部件不够。

因此理想情况是让三个阶段的时间相等。

• Single
  好处：时间缩短 1/3，明显提高了功能单元的利用率，但提高了硬件开销，而且控制变得复杂



• Twice
  好处：时间缩短 2/3，但需要更复杂的硬件，而且需要单独的 FETCH DECODE EXE 部件。



Conflict in access memory: - Instruction memory & data memory - Instruction cache & data cache - Multibody cross structure - Adding instruction buffer between memory and instruction decode unit

如何实现重叠？- buffer
Adding instruction buffer between memory and instruction decode unit.
添加 buffer 之后，IF 阶段时间变得很短，此时可以和 ID 阶段合并（把二次重叠变为了一次重叠）。

但如果合并后 IFID 和 EX 阶段时间不一致，也会有执行部件的浪费。
如何平滑速度的差异？- buffer

single overlapping execution

Common features: They work by FIFO, and are composed of a group of several storage units that can be accessed quickly and related control logic.

可以看到，添加 buffer 之后，ID 阶段不用等待 EX 阶段结束才能进行下一条的译码，因为 ID 阶段的结果已经存放在 buffer 中了。

1.3 What is pipeling

Pipelining: 在处理一条指令时在同一时间分为m个子进程，m条相邻指令的进程

在同一时间交错重叠。

流水线可以看作是重叠执行的扩展

1.4 Characteristics of pipeling

流水线技术适用于大量的重复顺序流程。只有在输入时不断地提供任务，效率才会提高可以充分发挥流水线的作用

流水线需要pass time and empty time

• pass time : 第一个任务进入流水线到结束的时间
• empty time： 最后一个任务从进入流水线到得到结果的时间

single function pipelining: 只有一个固定的功能流水线

Multi function pipelining: 可对各段进行流水线不同的连接方式用于几个不同的功能

static pipelining: 同一时间，多功能流水线的每一段只能按连接方式工作相同的函数。对于静态流水线，只有输入是一系列相同的操作任务，即 可以充分发挥流水线作业的效率

dynamic pipelining: 在同一时间，各段的多功能流水线可以以不同的方式连接并执行多种功能，灵活但控制复杂，可提高流水线的可用性

Static VS Dynamic

2 Classes of pipelining

Characteristics of pipelining

• Single function pipelining: only one fixed function pipelining.

• Multi function pipelining: each section of the pipelining can be connected differently for several different functions.
  不同运算，用到流水线中不同的段，这样实现了不同的功能。

  Example



  针对多功能流水线的划分:

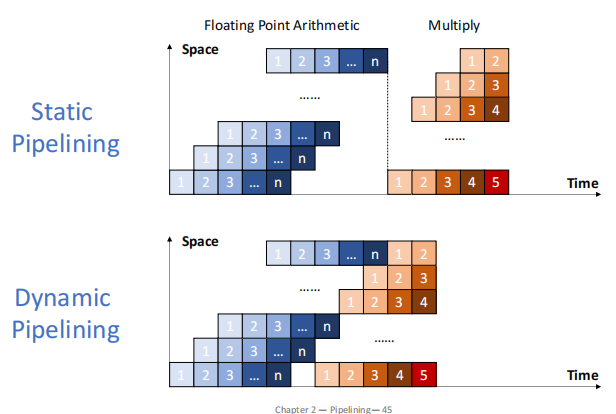

  • Static pipelining
    静态流水线：同一个时刻流水线只能做一个功能。
    例如在刚刚的例子中，流水线要么做浮点加法，要么做乘法。

  • Dynamic pipelining
    动态流水线：同一个时刻流水线可以做多个功能。

    Example



    可以不用等浮点加法第 n 条结束，就可以开始浮点乘法。

还可以从不同粒度分类：

• Component level pipelining (in component - operation pipelining) 处理器的算术和逻辑错做部件分成很多段，所以多种类型的操作可以被流水线计算
• Processor level pipelining (inter component - instruction pipelining) 通过流水线实现译码和执行。执行进程被分为多个子进程，每个子进程在一个独立的功能单元中执行

• Inter processor pipelining (inter processor - macro pipelining) 这是一个两个或多个处理器的串行连接以处理相同的数据流，每个处理器完成整个任务的一部分。

• Linear pipelining：每个部分串行，无反馈的循环。当数据在流水线的每一段中传播，每一段最多经过一次

• Nonlinear pipelining ： 非线性，功能部件可能多次使用，造成回路

  • Scheduling problem of nonlinear pipelining: 决定什么时候向流水线中引入新的任务，使得这个任务不会和之前的任务产生冲突
  Example



还可以分为顺序/乱序：

• Ordered pipelining 在流水线中，任务的流出顺序为和流入顺序完全一样。每个任务按顺序流进流水线的每一段
• Disordered pipelining
  进来和流出的顺序不一样。后面的指令与前面的指令无关，则可以先出来，不能则要等待。

还可以分为标量/向量处理器：

• Scalar processor The processor does not have vector data representation and vector instructions, and only deal with scalar datathrough pipelining
• Vector pipelining processor: The processor has vector data representation and vector instructions. It is the combination of vector data representation and pipelining technology.

3 Performance evaluation of pipelining

3.1 Throughput

流水线希望我们单位时间内处理的任务越多越好，即提高吞吐率。

Throughput(TP) \(TP=\dfrac{n}{T_K}<TP_{max}\)（实际上 TP 会有损耗）

\(TP=\dfrac{n}{n+m-1}TP_{max}\)

• if \(n>>m, TP\approx TP_{max}\)

Suppose the time of segments are different in pipelining, then the longest segment in the pipelining is called the bottleneck segment.

Example

• \(M = 4\)
• Time of S1, S3, S4: \(\delta t\)
• Time of S2: \(3\delta t\) (Bottleneck)

可以看到 \(TP_{max}\) 只和瓶颈段的时间有关

3.1.1 Common methods to solve pipeline bottleneck

• Subdivision

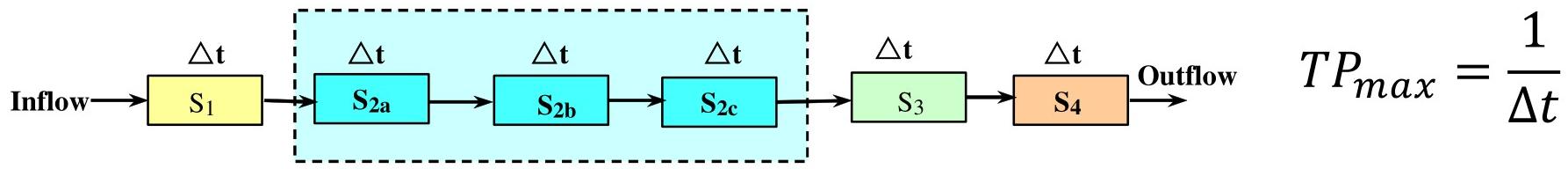

  把瓶颈段分成若干段执行



• Repetition

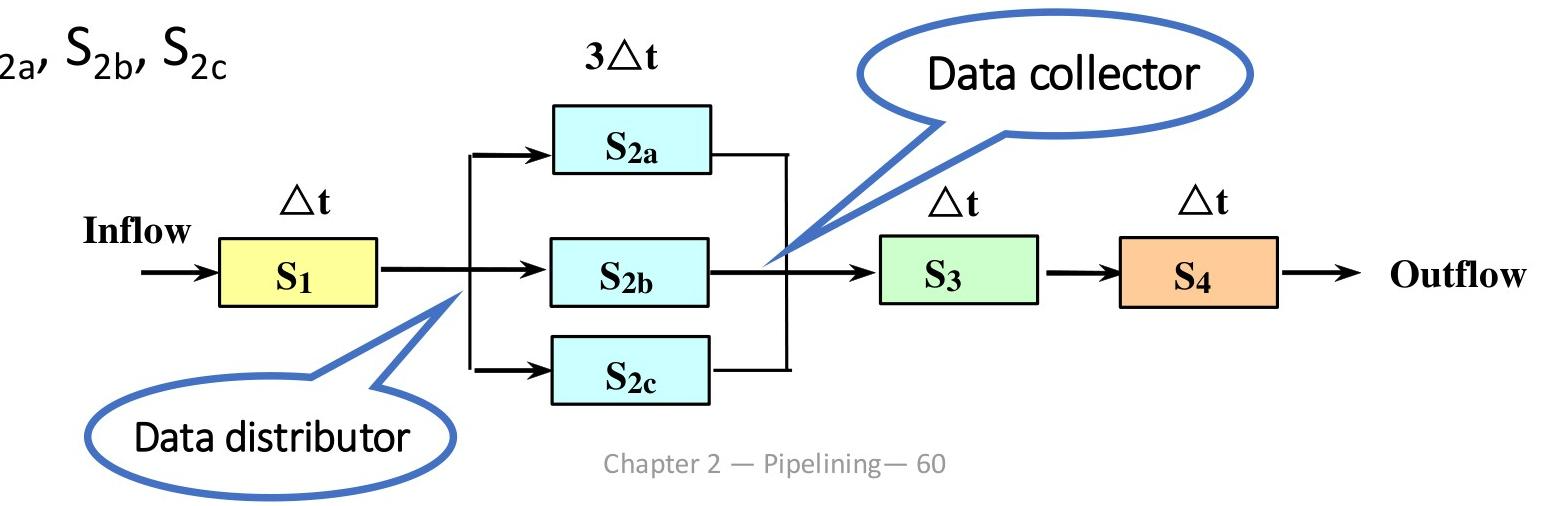

  在瓶颈段多使用几个部件



3.2 Speedup

\(S_p = \dfrac{n\times m \times \delta t_0}{m(m+n-1)\delta t_0} = \dfrac{n}{m+n-1}\)

• if \(n>>m, S_p\approx m\)

3.3 Efficiency

效率，从计算机部件的角度：纵轴代表使用的不同的功能部件。效率指的是我们真正使用这个部件占整个时空的百分比。

\(\eta = \dfrac{n\times m \times \delta t_0}{m(m+n-1)\delta t_0} = \dfrac{n}{m+n-1}\)

• 注意效率得到的结果应该是百分比，之前的吞吐量、加速比都是没有量纲的数。
• if \(n>>m, \eta\approx m\)

Throughput(TP): \(\(\begin{align}TP=&\frac{n}{T_k}\\ TP<&TP_{max}\\ TP=&\frac{n}{m+n-1}\Delta t_0 \end{align}\)\)

3.4 Pipeline Performance

流水线的实际吞吐量小于最大吞吐量，这不仅与每个segment的时间有关，还与m和n有关

流水线中最长的段被称为瓶颈段

common methods to solve pipeline bottleneck: - Subdivision - Repetition

\[ \begin{align} Speedup=&(n\times m )/(m+n-1) \\ \eta=&n/(n+m+1) \end{align} \]

Vector Calculation in Static Pipeline

现在有两个向量 A 和 B，我们要计算 A 点乘 B，通过下面的动态双功能流水线运算。

注意到这里是静态流水线，同一时刻只能做一类事情，需要先完成一种操作再完成另一种。这里我们需要先做乘法，排空，再做加法。做加法时，第三个乘法的结果需要等前两个乘法的结果相加后，再计算。

得到 \(T_p=7/15\delta t, S_p = 1.6, \eta=32%\)

Vector Calculation in Dynamic Pipeline

动态流水线，可以在前一个功能还没有做完的时候执行另一个功能，不需要排空。

这里当两个乘法的结果算出来之后，就可以执行对应的加法。

流水线的段数 m 不是越多越好。

• 为什么不采用 50 级流水线：阶段过多会带来很多复杂性，需要处理指令之间可能的依赖关系，控制逻辑庞大；锁存器会占用面积，且锁存器本身存在延迟，机器周期 > 锁存器延迟 + 时钟偏移，在现代深度流水线（10 - 20 级）中，锁存器延迟的影响很明显。

• 影响多功能流水线效率的因素：多功能流水线执行某一功能时，总会有一些段处于空闲状态；流水线建立过程中，一些要使用的段也处于空闲状态；段时间不相等时，时钟周期取决于瓶颈段的时间；功能切换时，流水线需要清空；上一次操作的输出是下一次操作的输入；额外成本，如流水线寄存器延迟和时钟偏移开销。 Too many stages:

• Lots of complications

• Should take care of possible dependencies among in-flight instructions
• Control logic is huge

流水线的性能有关：动态（不需要排空，但需要硬件支持）还是静态，流水线段数，代码质量（冒险）

4 Hazards of Pipelining

Hazards

• Situations that prevent starting the next instruction in the next cycle.

• Structure hazards

  A required resource is busy.

• Data hazard

  Need to wait for previous instruction to complete its data read/write.

• Control hazard

  Deciding on control action depends on previous instruction.

4.1 Structure Hazards

对结构的争用，如 memory.

流水线数据通路需要独立的指令 / 数据存储器或独立的指令 / 数据缓存。

处理结构冒险的方法：指令轮流使用资源，部分指令必须停顿；增加更多硬件。增加硬件总能解决结构冒险问题。

4.2 Data Hazards

An instruction depends on completion of data access by a previous instruction.

可以加 bubble, 或者通过 forwarding 前递数据，但并不是所有的情况都可以解决。

• Read after write: RAW

  FADD.D F6，F0，F12
  FSUB.D F8，F6，F14


  Forwarding 解决这种类型的冒险。



• Write after read: WAR

  FDIV.D F2，F6，F4
  FADD.D F6，F0，F12


  Name Dependences（在乱序流水线中可能出现冒险）

• Write after write: WAW

  FDIV.D F2，F0，F4
  FSUB.D F2，F6，F14


  Name Dependences

但是并不是所有的 RAW 都可以通过 Forwarding 解决，如 Load-use Hazard.

有的时候，我们可以对指令进行调度，改变指令的顺序，从而避免 stall 的情况。

Code Scheduling to Avoid Stalls

• 静态调度：程序还没有运行，编译器为我们优化了代码，改变执行顺序。
• 动态调度：程序运行时，处理器为我们优化了代码，改变执行顺序。

4.3 Control Hazards

为了减少分支指令带来的 stall，我们使用分支预测的技术。

• Static branch prediction
  • Based on typical branch behavior
  • e.g. 循环，if-else 语句
    • Predict backward branches taken
    • Predict forward branches not taken
• Dynamic branch prediction
  • Hardware measures actual branch behavior
    • e.g. 根据历史记录（如上一次分支的结果），预测下一次的分支
  • Assume future behavior will continue the trend

5 Data Hazards: Forwarding vs. Stalling

5.1 Data Hazards in ALU Instructions

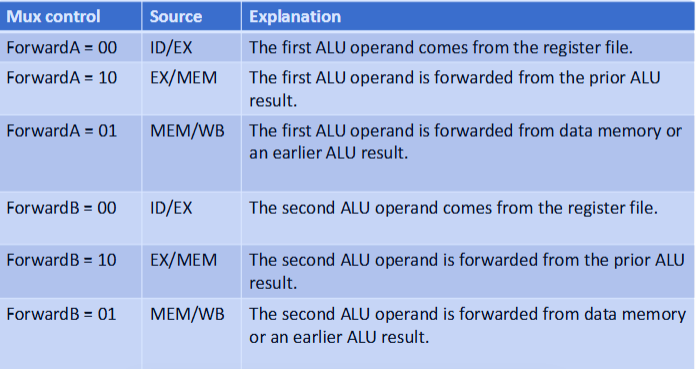

5.2 Forwarding Conditions

double data hazard:

both hazards occur: want to use the most recent

only forward if EX hazard condition isn't true, consider MEM hazard

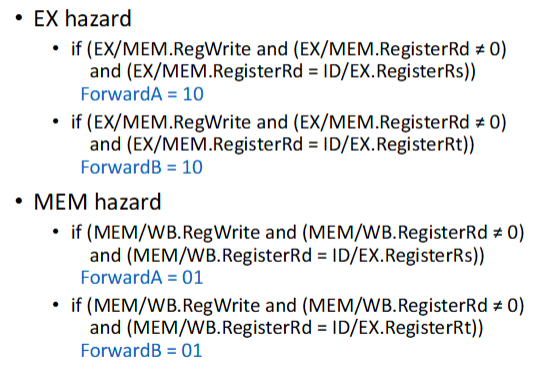

MEM hazard:

• if (MEM/WB.RegWrite and (MEM/WB. Rd ≠ 0)
• and not(EX hazard)
• and (MEM/WB. Rd = ID/EX. Rs1)) ForwardA = 01
• if (MEM/WB.RegWrite and (MEM/WB. Rd ≠ 0)
• and not(EX hazard)
• and (MEM/WB. Rd = ID/EX. Rs2))

Load use hazard • ID/EX.MemRead and ((ID/EX.RegisterRt = IF/ID.RegisterRs) or (ID/EX.RegisterRt = IF/ID.RegisterRt))

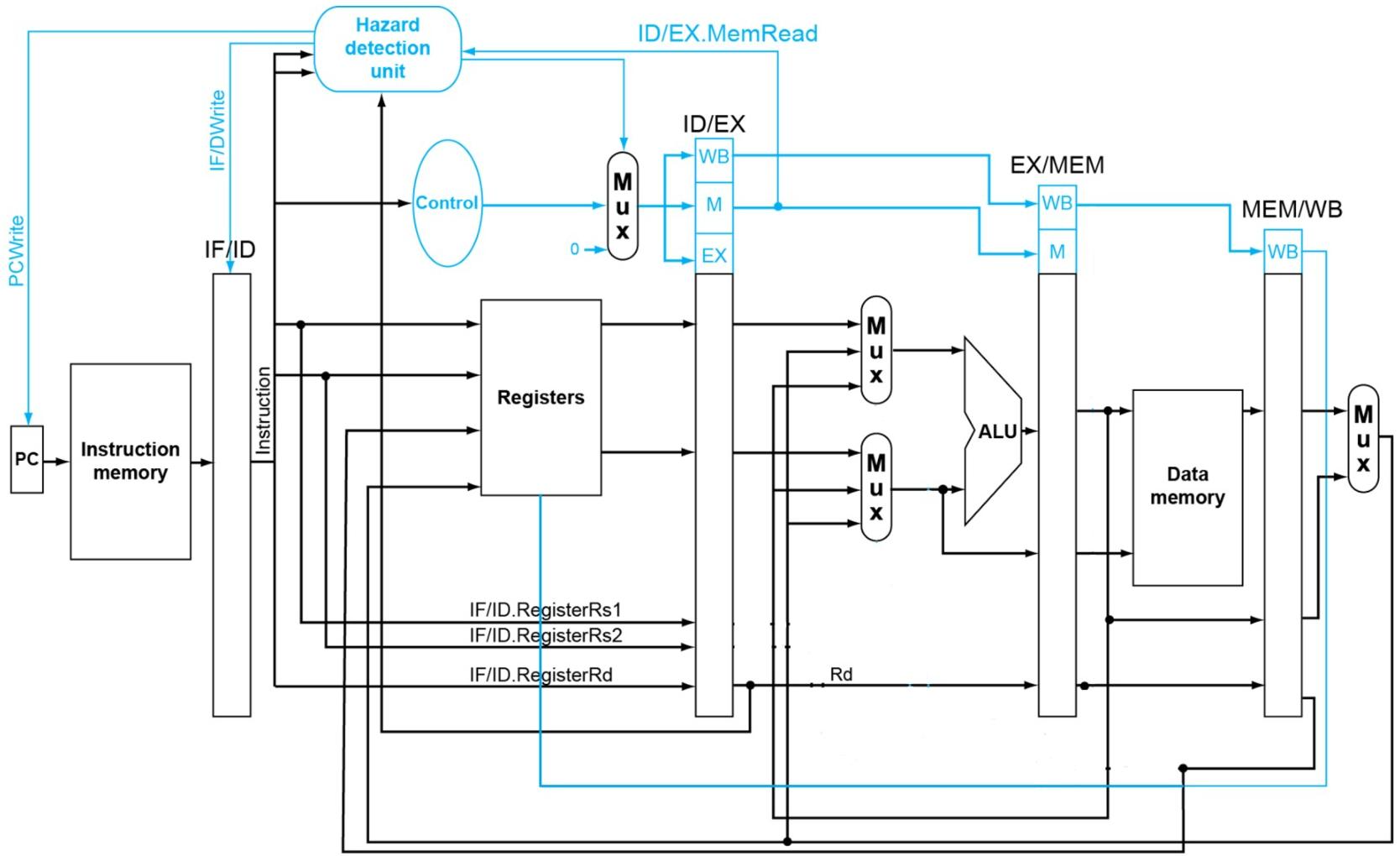

datapath with hazard detection

5.3 How to stall the Pipeline

NOP instruction addi x0, x0, 0

• Force control values in ID/EX register to 0: MEM and WB do nop • Prevent update of PC and IF/ID register: Using instruction is decoded again

6 Control Hazards

在 RISC-V 中，有无条件跳转 jal, jalr 和有条件跳转 beq, bne, blt, bge, bltu, bgeu。

可以在 ID 阶段就算出要跳转的目标地址，同时预测分支的结果。只有预测错误时才需要 stall 来 flush 掉之前的结果，预测成功不需要 stall。

6.1 Static Branch Prediction

• Prediction taken



• Prediction not taken

• Delayed Branch

  The behavior of a delayed branched is the same whether or not the branch is taken.
  即无论分支是否发生，分支后面的指令都要执行。（延时槽）

Is delay slot a really good design?

RISC-V 和微架构绑定不深，而且延迟槽也有弊端。

6.2 Dynamic Branch Prediction

Use dynamic prediction

• Branch prediction buffer (aka branch history table)
• Indexed by recent branch instruction addresses
• Stores outcome (taken/not taken)

• To execute a branch

  • Check table, expect the same outcome

    把之前大家的结果存在一个表里，通过历史判断未来，根据之前的分支结果预测这次。

  • Start fetching from fall-through or target

  • If wrong, flush pipeline and flip prediction

6.2.1 Branch History Table(BHT)

• 1-Bit Predictor

• 2-Bit Predictor



  实际上两位的效果已经很好，而且资源开销不小，因此我们一般不会再提升位数。

6.2.2 Advanced Techniques for Instruction Delivery and Speculation

• Increasing Instruction Fetch Bandwidth

  • Branch-Target Buffers(BTBs)



    类似于 TLB，放分支预测的目标地址。如果有跳转的分支指令不在表中，就加入；如果有表中的分支指令不发生跳转，就去掉。


    Even with predictor, still need to calculate the target address, 1-cycle penalty for a taken branch

• Branch target buffer • Cache of target addresses • Indexed by PC when instruction fetched • If hit and instruction is branch predicted taken, can fetch target immediately

• Specialized Branch Predictors: Predicting Procedure Returns, Indirect Jumps, and Loop Branches

  • Integrated Instruction Fetch Units

• Benefit

  • Get instructions at branch target faster
  • It can provide multiple instructions at the branch target once, which is necessary for the multi processor;
  • branch folding
    • It is possible to achieve unconditional branching without delay, or sometimes conditional branching without delay

7 Schedule of Nonlinear pipelining

对于非线性流水线，功能部件可能经历多次，有调度问题。

Question

纵轴代表不同的功能部件，横坐标表示拍数。即每一拍需要用到的功能部件。

算法：

• Initial conflict vector

  二进制表示，第几拍是不能使用的。将几个二进制数取并集。

• Conflict vector

• State transition graph
• Circular queue
• Shortest average interval

Example

• Initial conflict vector



  对每一个部件分开来看

  • 第一个部件，隔 8 拍会产生冲突；第二个部件：1，5，6；第三个部件：无；第四、五个部件：1
  • 将对应二进制数的第 1、5、6、8 位设为 1，其他位为 0，得到了初始的冲突向量 10110001。

• Conflict vector



  对于第三列，隔两拍进下一条指令，我们就把冲突向量向右移两位（高位补 0），得到了新的冲突向量，并和本来的冲突向量或起来得到 CCV。（注意这里最左侧的一列表示向右移动了多少次）

  找到了一个循环调度：2-2-7

• State transition graph



8 Summary

Summary

1. How the instruction is executed
   • Sequential execution
   • Overlap once
   • Second overlap
   • Pipeline
2. Classification of pipelines
   • Single function, multi-function
   • Static, dynamic
   • Linear, non-linear
   • In-order, out-of-order
3. Performance indicators of the pipeline
   • Throughput rate
   • Speedup ratio effectiveness
4. Factors affecting the performance of the pipeline
   • Pipeline design
   • Type of instructions
   • Instructions related
     • Data dependence
     • Name dependence
     • Control dependence
5. Dynamic Branch Prediction
   • Branch History Table (BHT)
   • Branch-Target Buffer (BTB)
6. Non-linear pipeline scheduling problem
